產品特點

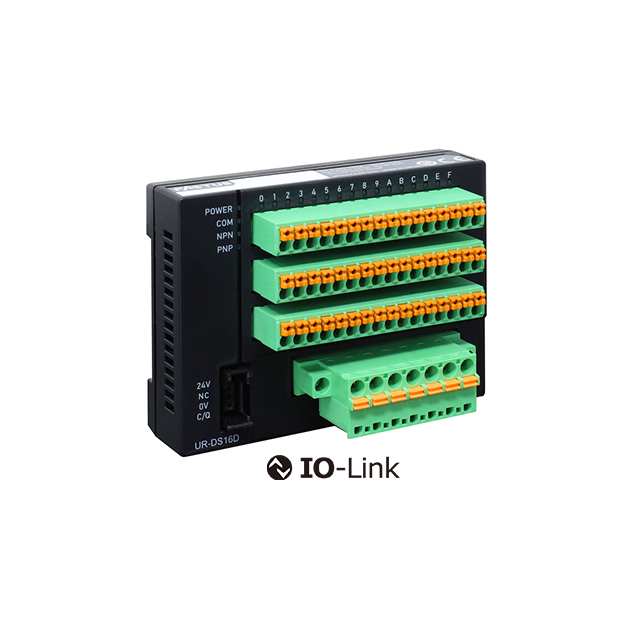

UR-DS系列 IO-Link 集線器｜UR-DS16D｜UR-DS16T｜UR-DS8D8T｜UR-DS4AD｜UR-DS4DA｜UR-DS8RTD
- IO-Link 通訊：支援數位 I/O、類比 I/O 與 PT100 溫度輸入。
- 高容量 I/O：最高支援 256 點數位 I/O（16 通道 × 16 點）。（搭配 OPTEX FA UR 系列）
- 彈性擴充：透過 IO-Link 主站快速擴充各種 I/O 功能。
- 分散式設計：節省配線與安裝空間，提升系統抗雜訊能力。
- 溫度監控：支援 PT100 RTD 感測器，提供精準溫度量測。
- 智慧通訊：透過 IO-Link 即時傳輸與監控 I/O、溫度資料，提升設備管理效率。
將IO-Link埠1ch轉換為16ch數位I/O模組
■透過連接IO-Link主站UR系列，最多可擴展256ch數位I/O(16ch×16ch組合)
■數位輸入採用漏型(NPN)/源型(PNP)全端子統一切換式
■數位輸出採用漏型(NPN)/源獨立型(PNP)端創終端技術(PNP)
將IO-Link埠1ch轉換為4ch模擬I/O模組
■配備鉑熱電阻接口，可將-200～+1000℃溫度訊號轉換為IO-Link通訊的單元
■當測量範圍限定在-60～+300℃時，可實現±0.3℃的高精度測量
將IO-Link埠1ch轉換為8ch的Pt電阻輸入模組
■配備Pt電阻接口，可將-200～+1000℃溫度訊號轉換為IO-Link通訊的單元
■當測量範圍限定在-60～+300℃時，可實現±0.3℃的高精度測量
IO-Link主站UR系列與IO-Link擴充模組UR-DS系列連接圖示
IO-Link擴充模組的上級IO-Link主站UR系列，透過與IO-Link通訊1:1連接。
IO-Link連接埠1通道可轉換並擴展為類比量·數位I/O，實現現場I/O設備的整合，節省佈線，大幅降低成本。

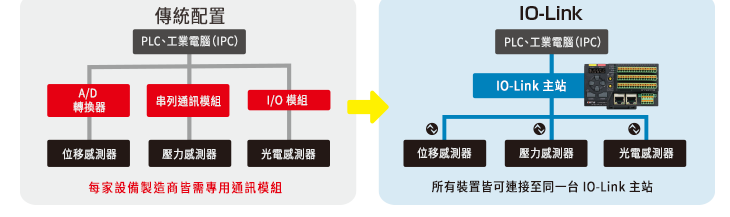

系統配置 以最小成本實現最多的通道數量
I/O設備依介面的不同，需要AD轉換器等各種模組。
而我們的IO-Link主站、遠端I/O模組可以將現場的I/O設備集中起來，大幅降低成本。
※1：使用本設備時必須連接IO-Link閘道UC2系列 ※2：使用本設備時必須連接CDA系列及IO-Link閘道UC2系列
.png)
有助於節省控制面板空間
透過將數位設備、類比設備和串列設備轉換為 IO-Link，無需通訊程序，即可將多個輸入設備組合成一個 IO-Link 主站。
即使不支援 IO-Link 的感測器和執行器也可以連接，從而實現開關控制。
產品規格
IO-Link 集線器，數位 I/O
| 規格 | UR-DS16D | UR-DS16T | UR-DS8D8T | |||
| 通訊介面 | IO-Link（作為設備運作） | IO-Link（作為設備運作） | IO-Link（作為設備運作） | |||
| 進程輸入資料位元組數 | 2 位元組 | 2 位元組 | 2 位元組 | |||
| 進程輸出資料位元組數 | 1 位元組 | 4 位元組 | 3 位元組 | |||
| 最短循環時間 | COM3 | 0.4毫秒 | 0.6毫秒 | 0.5毫秒 | ||
| COM2 | 2.4毫秒 | 3.6毫秒 | 3.0毫秒 | |||
| IO-Link 修訂版 | 1.1 | 1.1 | 1.1 | |||
| 溝通速度 | COM3 (230.4 kbps)/COM2 (38.4 kbps) 依據業務資料切換。 （預設值：COM3） |
|||||
| 通訊功能電源 | IO-Link 電源 | 輸出電源 | IO-Link 電源 | |||
| 輸入規格 | ||||||
| 輸入點數量 | 16分 | - | 8分 | |||
| 輸入相關 | 批次來源(PNP)/接收器(NPN)輸入切換方式（預設：依行程輸出資料切換） | 批次來源(PNP)/接收器(NPN)輸入切換方式（預設：依行程輸出資料切換） | ||||
| 耐壓 | 從 I/O 終端批量到 IO-Link 批量， 500 VAC，持續 1 分鐘 |
從 I/O 終端批量到 IO-Link 批量， 500 VAC，持續 1 分鐘 |
||||
| 絕緣電阻 | 從 I/O 端子批次到 IO-Link 批次，使用絕緣電阻測試器測量 500VDC 10M 歐姆或更高的電阻。 |
從 I/O 端子批次到 IO-Link 批次，使用絕緣電阻測試器測量 500VDC 10M 歐姆或更高的電阻。 |
||||
| 輸入/輸出公共端 | 16個共同點 | 8個共同點 | ||||
| 額定輸入電壓 | 24 VDC 漣波（PP）含 5%。 | 24 VDC 漣波（PP）含 5%。 | ||||
| 額定輸入電流（典型值） | 4.9毫安 | 4.9毫安 | ||||
| 絕緣方法 | 光耦合器隔離 | 光耦合器隔離 | ||||
| 同時輸入點的最大數量 | 100% 同時開啟 | 100% 同時開啟 | ||||
| 開啟時的電壓和電流 | 15伏特直流電或更高/3.0毫安培或更高 | 15伏特直流電或更高/3.0毫安培或更高 | ||||
| 關閉狀態的電壓和電流 | 8伏直流電或更低 / 1.5伏特或更低 | 8伏直流電或更低 / 1.5伏特或更低 | ||||
| 輸入電阻 | 4.7千歐姆 | 4.7千歐姆 | ||||
| 輸入回應時間 | 0 至 200 毫秒 （單位：1 毫秒，預設值：10 毫秒） |
0 至 200 毫秒 （單位：1 毫秒，預設值：10 毫秒） |
||||
| 輸出規格 | 標準輸出 | 高電流輸出 | 標準輸出 | 高電流輸出 | ||
| 輸出點數量 | - | 16分 | 8分 | |||
| 高電流輸出功能 | 支援輸出 C 到 F 源（PNP） | 支援輸出 C 到 F 源（PNP） | ||||
| 額定負載電壓 | 12 VDC/24 VDC （允許電壓範圍 10.2 至 28.8 VDC） |
12 VDC/24 VDC （允許電壓範圍 10.2 至 28.8 VDC） |
||||
| 最大輸出負載電流 | 每點0.5安培 | 每1點4A | 每點0.5安培 | 每1點4A | ||
| 最大總輸出負載電流 | 12A | 12A | ||||
| 最大突波電流 | 0.6 安培 | 6A | 0.6 安培 | 6A | ||
| 導通狀態下的輸出殘餘電壓 | 1.2伏或更低 | 0.4伏或更低 | 1.2伏或更低 | 0.4伏或更低 | ||
| 關閉輸出漏電流 | 0.1 毫安培或更少 | 0.1 毫安培或更少 | ||||
| 輸出響應時間 | 0.2毫秒或更短 （關到開） 1.5毫秒或更短 （開到關） |
0.2毫秒或更短（關到開） 1.5毫秒或更短（開到關） |
||||
| 突波抑制器 | 齊納二極體 | |||||
| I/O電源電壓 | 12 VDC/24 VDC （允許電壓範圍 10.2 至 28.8 VDC） |
12 VDC/24 VDC （允許電壓範圍 10.2 至 28.8 VDC） |
||||
| I/O電源電流消耗 | 最大電流 55 mA（24 VDC 時） | 最大電流 55 mA（24 VDC 時） | ||||
| 輸出相關 | 每個輸出端的源極（PNP）/汲極（NPN）切換 | 每個輸出端的源極（PNP）/汲極（NPN）切換 | ||||
| 輸出反向電壓保護 | 受保護的 | 未受保護 | 受保護的 | 未受保護 | ||
| 通用（輸出） | 16 個可單獨切換的公共端 | 8 個可單獨切換的公共端 | ||||
IO-Link 集線器，類比 I/O
| 規格 | UR-DS4AD | UR-DS4DA |
| 通訊介面 | IO-Link（作為設備運作） | IO-Link（作為設備運作） |
| 進程輸入資料位元組數 | 8 位元組 | 8 位元組 |
| 進程輸出資料位元組數 | 1 位元組 | 1 位元組 |
| 最短循環時間 | 0.7毫秒 | 0.7毫秒 |
| IO-Link 修訂版 | 1.1 | 1.1 |
| 溝通速度 | COM3（230.4 kbps） | COM3（230.4 kbps） |
| 通訊功能電源 | IO-Link 電源 | IO-Link 電源 |
| 輸入規格 | ||
| 輸入通道數 | 4通道 | - |
| 輸入相關 | 電壓（0 至 10 V、-10 至 10 V、0 至 5 V、1 至 5 V）/電流（0 至 20 mA、4 至 20 mA） 輸入切換方式（預設：根據製程輸出資料切換） |
|
| 耐壓 | 類比輸入批次和 IO-Link 批次之間施加 500 VAC 電壓，持續一分鐘。 | |
| 絕緣電阻 | 在 500VDC 電壓下，類比輸入批次和 IO-Link 批次之間的電阻應為 10MΩ 或更高。 | |
| 通道間隔離 | 無（常見） | |
| 最大輸入電壓 | ±11 伏 | |
| 最大輸入電流 | 24毫安 | |
| 絕緣方法 | 光耦合器隔離 | |
| 電壓輸入阻抗 | 250.5千歐姆 | |
| 當前輸入阻抗 | 246 歐姆 | |
| 電壓精度 | FS 的 ±0.30 %（環境溫度 25 °C）*1 溫度係數（典型值）：±80 ppm/°C (0.008 ％/°C) |
|
| 目前精度 | FS 的 ±0.30%（環境溫度 25°C） 溫度係數（典型範例）：±110 ppm/°C (0.011％/°C) |
|
| 輸入解析度 | 16 位元 | |
| 輸出規格 | ||
| 輸出通道數 | - | 4通道 |
| 輸出相關 | 電壓（0 至 10 V、-10 至 10 V、0 至 5 V）/電流（0 至 20 mA） 輸出切換方式（預設：根據製程輸出資料切換） |
|
| 耐壓 | 在 I/O 終端批次和 IO-Link 批次之間施加 500 VAC 電壓，持續一分鐘。 | |
| 絕緣電阻 | 在 500VDC 電壓下，所有 I/O 端子和 IO-Link 端子之間的電阻應為 10MΩ 或更高。 | |
| 通道間隔離 | 無（常見） | |
| 最大輸出電壓 | ±11 伏 | |
| 最大輸出電流 | 24毫安 | |
| 絕緣方法 | 光耦合器隔離 | |
| 電壓輸出等效阻抗 | 0.3歐姆 | |
| 電壓精度 | FS 的 ±0.2 %（環境溫度 25 °C）*1 溫度係數（典型範例）：±80 ppm/°C (0.008 ％/°C) |
|
| 目前精度 | FS（環境溫度 25 °C） 溫度係數的 ±0.2 %（典型範例）：±10 ppm/°C (0.001 ％/°C) |
|
| 輸出解析度 | 16 位元 | |
IO-Link 集線器，溫度 RTD 8 輸入
| 規格 | UR-DS8RTD |
| 通訊介面 | IO-Link（作為設備運作） |
| 進程輸入資料位元組數 | 16 位元組 |
| 進程輸出資料位元組數 | 1 位元組 |
| 最短循環時間 | 1.2毫秒 |
| IO-Link 修訂版 | 1.1.3 |
| 溝通速度 | COM3 (230.4 kbps)/COM2 (38.4 kbps) 依據業務資料切換。 （預設值：COM3） |
| 通訊功能電源 | IO-Link 電源 |
| 輸入規格 | |
| 輸入通道數 | 8個頻道 |
| 相容電阻溫度計 | Pt100，三線制 |
| 最大輸入電流 | 約 1 mA（25°C 時測量） |
| 測量範圍 | -200 至 +1,000 °C |
| 準確性 | -200 至 -60°C：± 1.0°C； -60 至 +300°C：± 0.3°C； +300 至 +600°C：± 1.0°C； +600 至 +1,000°C：± 2.0°C （環境溫度為 25°C） |
| 溫度特性 | ±50 ppm/°C（在環境溫度範圍內） |
| 解決 | 16 位元 |
| 介電耐壓 | 在鉑電阻溫度計輸入端批次和 IO-Link 批次之間施加 500 VAC 電壓一分鐘。 |
| 絕緣電阻 | 在 500VDC 電壓下，鉑電阻溫度計輸入端與 IO-Link 端子之間的電阻為 10 兆歐姆。 |
| 通道間隔離 | 無（常見） |
| 絕緣方法 | 光耦合器、變壓器絕緣 |
| 採樣週期 | 2毫秒 |
