產品特點

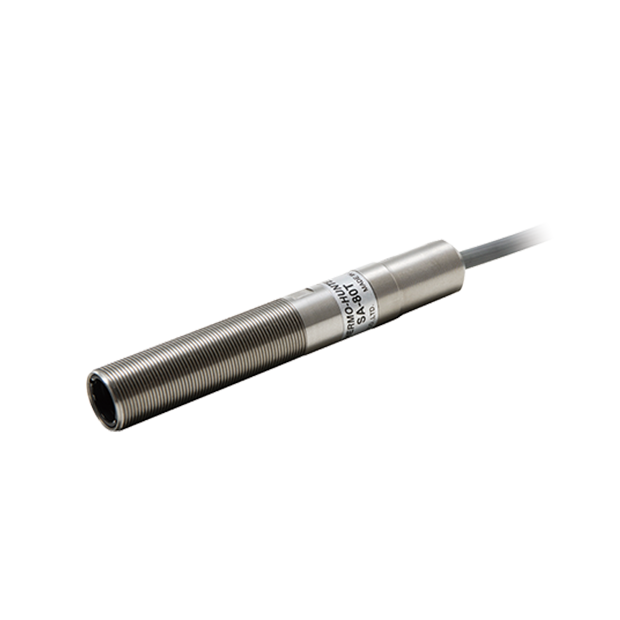

OPTEX SA-80 系列 ｜SA-80T-2A｜SA-80T-4A｜SA-80T-4IO
- 高環境耐受性：IP67 防護等級與不鏽鋼外殼設計，適用於嚴苛工業環境。
- 高速精準檢測：100 ms 快速反應，提供穩定可靠的測量結果。
- 智慧通訊整合：支援 IO-Link，即時傳輸設備與量測資訊。
- 彈性輸出應用：提供 4–20 mA 類比輸出，方便系統整合。
- 廣角檢測能力：大範圍聚焦設計，提高檢測容錯率。
- 耐用長壽命：耐高溫、抗腐蝕，降低維護成本並延長使用壽命。
| 運用例子 | |||

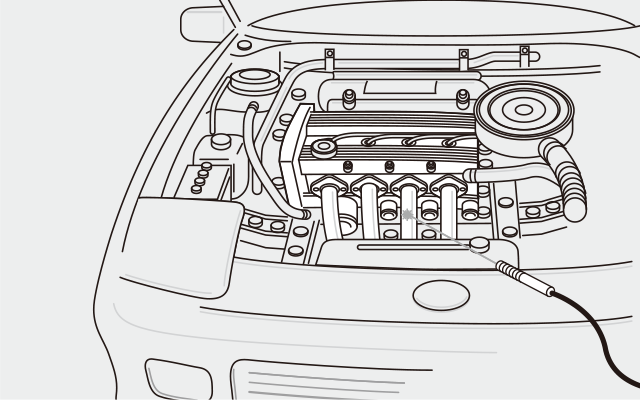

| 汽車噴漆表面的溫度控制 | 引擎和驅動部件溫度控制 | ||
.png) |
.png) |
||
| 加工/成型溫度控制 | |||
.png) |
|||
產品規格
| 規格 | SA-80T-2A | SA-80T-4A | SA-80T-4IO | |
| 測量範圍 | 0 至 +200°C（32 至 392°F） | 0 至 +400°C（32 至 752°F） | 0 至 +400°C（32 至 752°F） | |
| 視野 | ø80/500 毫米 | |||
| 光學 | 矽膠鏡片 | |||
| 感測元件/ 光譜響應 |
熱電堆/8至14微米 | |||
| 回應時間 | 100毫秒/90%響應 | |||
| 準確性* | 0 至 200°C (32 至 392°F)：±2°C (±3.6°F)， 201 至 400°C (393.8 至 752°F)：讀數的 ±1% * 測量條件：ε = 1.0， 環境溫度 23 ± 5°C (73.4450 mmF |
|||
| 重複性 | ±1°C (±1.8°F) | |||
| 發射率調整 | 0.95（固定） | 0.1至1.2 | ||
| 供電電壓 | 12 至 24 VDC ± 10% | 18 至 30 VDC ± 10% | ||
| 目前消耗 | 最大電流 70 毫安培 | 最大電流 50 毫安培 | ||
| 通訊介面 | 不支援 | IO-Link | ||
| IO-Link 規範 |
最短循環時間 | ─ | ─ | 3毫秒 |
| 溝通速度 | COM2（38.4 kbps） | |||
| IO-Link 版本 | 1.1 | |||
|
通訊功能
運作電源
|
IO-Link 電源供應器
（由 IO-Link 主設備供電）
|
|||
| 處理輸入資料 位元組數 |
4 位元組 | |||
|
處理輸出資料
位元組數
|
0 位元組 | |||
| 輸出 | 類比輸出，4 至 20 mA | 透過 IO-Link | ||
| 總電纜延長 | ─ | 20米 | ||
| 聯繫 | 2米電纜 |
M12 4針300毫米
尾纖電纜
|
||
| 環境 阻力 |
保護程度 | IP67 | ||
| 環境溫度 | 0 至 +70°C（32 至 158°F） | |||
| 環境濕度 | 相對濕度35%至85%（無冷凝） | |||
| 儲存溫度 | -20 至 +70°C (-4 至 158°F ) | |||
| 抗振性能 | 頻率範圍為 10 至 55 Hz，振幅為 1.5 mm，XYZ 方向各持續 2 小時。 | |||
| 適用 法規 |
EMC | EMC指令（2014/30/EU） | ||
| 環境 | RoHS指令（2011/65/EU），中國RoHS指令（工信部第32號命令） | |||
| 適用標準 | EN 61326-1:2013 | |||
| 材料 | SUS/AI | |||
| 重量 | 約180克 | |||
| 標準 配件包含 |
安裝螺帽×2 | 安裝螺帽×2， 安裝支架 |
||
產品尺寸
| SA-80T-2A / SA-80T-4A | |||
 |
|||
| SA-80T-4IO | |||
 |
|||
| 安裝支架 | |||
 |
|||

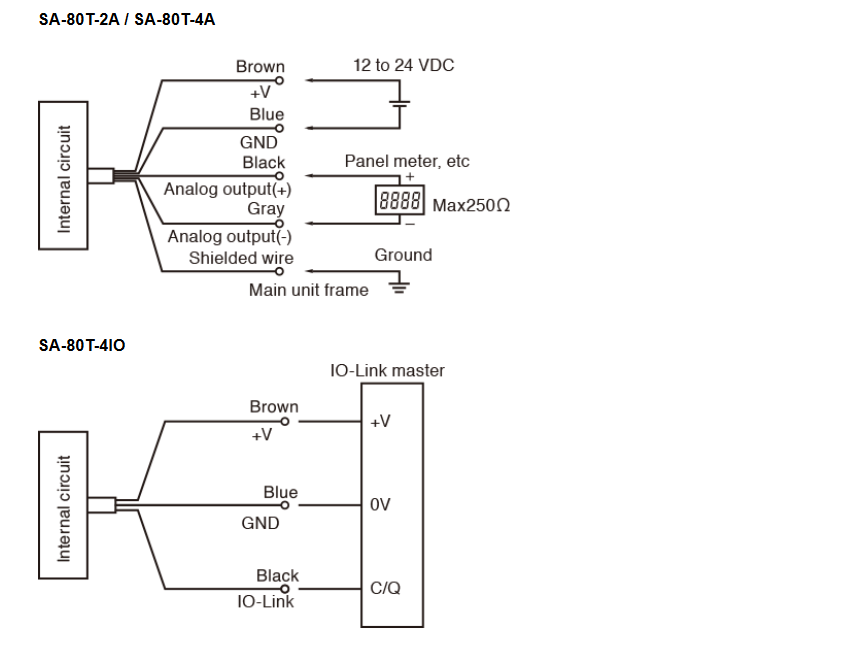

| 連接圖 | |||
 |
