產品特點

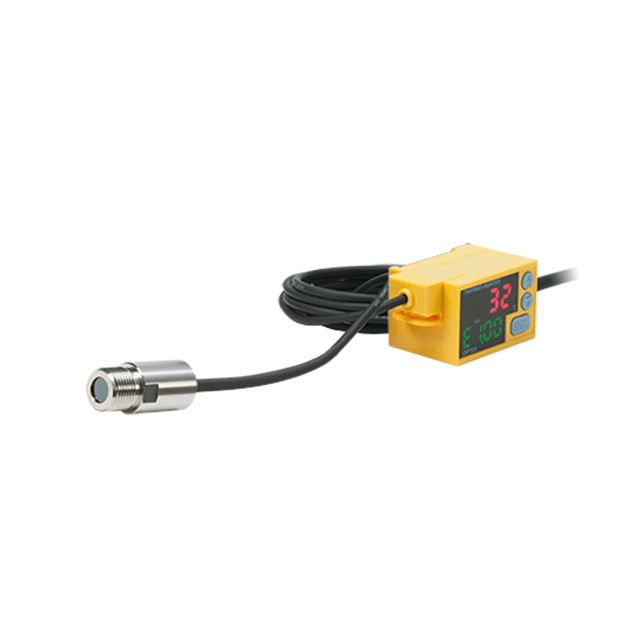

OPTEX CS 系列 小型溫度計 ｜CS-30TAC｜CS-40TAC｜CS-30TAC-HT｜CS-40TAC-HT｜CS-LDP
- 超小型設計：M12 尺寸感測頭，適合狹小空間安裝。
- 顯示清晰易操作：大型數位顯示搭配簡易按鍵，提高使用便利性。
- 耐高溫環境：最高可耐 180°C，適用高溫製程設備。
- 防水防塵佳：IP69K 防護等級，可承受高壓清洗環境。
- 校正功能完善：兩點式教導設定，提升量測精準度。
- 多種量測模式：支援記憶切換、類比輸出與觸發控制。
- 快速設定切換：可儲存多組參數，降低換線調整時間。
- 外部觸發支援：可進行同步量測及峰值擷取。
- 雷射輔助對位：選配雷射指示器，簡化安裝校準流程。
- 工業級可靠性：適用高溫、潮濕及嚴苛生產環境。
| 運用例子 | |||

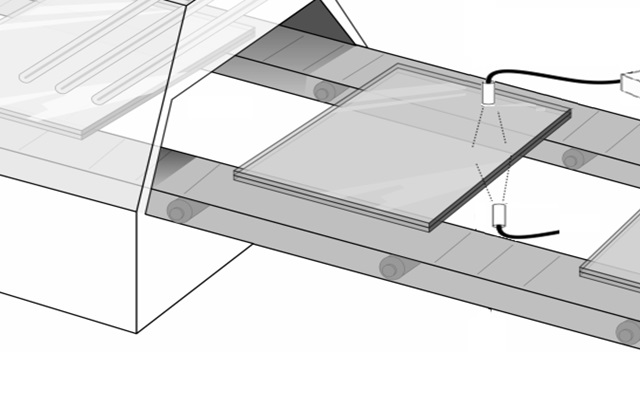

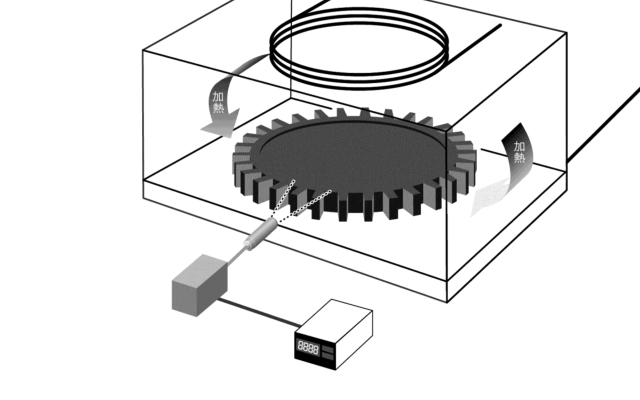

| 鏈輪成型過程中的溫度控制 | 面板黏接溫度管理 | ||
 |
 |
||

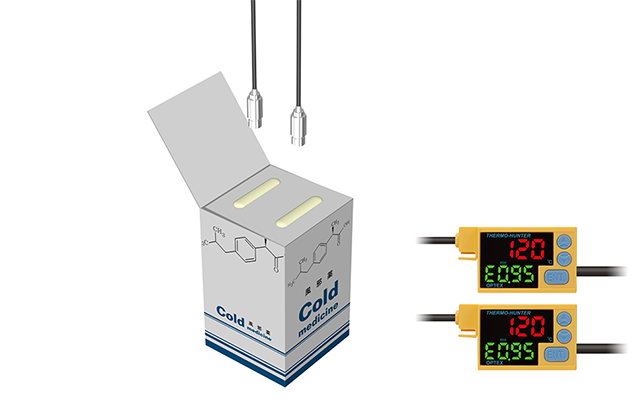

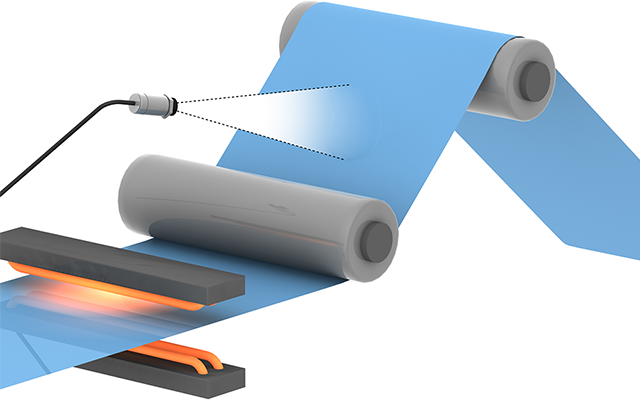

| 塑膠片材的溫度測量 | 熱熔膠檢測 | ||
 |
 |
||

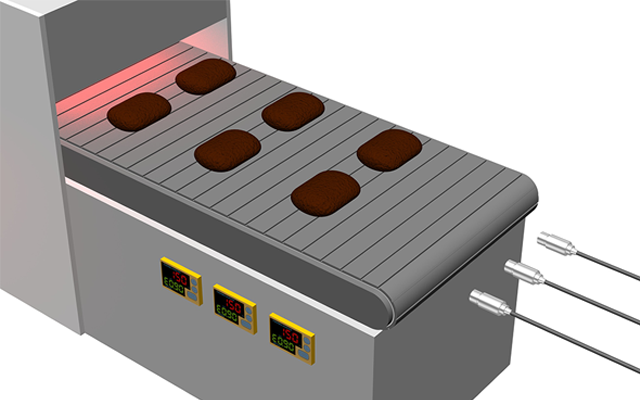

| 漢堡烹飪機中鐵板的溫度控制 | |||
 |
|||
產品規格
| 規格 | 中低溫型號 （標準） |
高溫型 （耐熱頭） |
|||
| CS-30TAC | CS-40TAC | CS-30TAC-HT | CS-40TAC-HT | ||
| 測量範圍 | -40 至 500°C（-40 至 932°F） | 0 至 1000°C（32 至 1832°F） | |||
| 視野 | ø30/500 毫米 (22:1) |
ø40/500 毫米 (15:1) |
ø30/500 毫米 (22:1) |
ø40/500 毫米 (15:1) |
|
| 光學 | 矽膠鏡片 | ||||
| 感測元件/ 光譜響應 |
熱電堆/8至14微米 | ||||
| 回應時間 | 150毫秒/90%響應 | 150毫秒/90%響應 | |||
| 準確度*1 | -40 至 0°C（-40 至 32°F）：±3°C（5.4°F）， 1 至 200°C（33.8 至 392°F）：±2°C（3.6°F）， +201 至 +500°C（393.8 至 932°F），讀數為 932°F） |
0 至 200°C（32 至 392°F）：±2°C（3.6°F）， +201 至 1000°C（393.8 至 1832°F）：讀數的 ±1% |
|||
| 重複性 | 最高溫度 200°C (392°F)：±1.0°C (1.8°F)；最高溫度 201°C (393.8°F) 或更高：讀數的 ±0.5% | ||||
| 發射率調整 | 0.1至1.2 | ||||
| 顯示解析度 | 1°C 增量 | ||||
| 類比 輸出 |
輸出 | 4 至 20 毫安 | |||
| 解決 | 0.5°C 增量 | ||||
| 準確性 | ±0.5% 或 ±1.0°C (1.8°F) | ||||
| 更新時間 | 10毫秒 | ||||
| 允許載重 | 250 Ω | ||||
| 阻抗 | 47 Ω | ||||
| 控制輸出 | 光電MOS FET × 2（轉移觸點 × 2） | ||||
| 容性負載 | 300 毫安培/30 伏特直流電或更低 | ||||
| 函數 | 教學功能：2 點， 反應時間選擇（延遲）功能：1（0.15 秒）至 200（約 10 秒）， 輸出縮放功能 |
||||
| 外部輸入 | 庫功能：4 個庫，同步輸入觸發功能， 外部觸發功能，波形觸發功能 |
||||
| 保護程度 | 感測器頭：IP69K，擴大機：IP40 | ||||
| 抗振性能 | 頻率範圍 10 至 55 Hz；振幅 1.5 mm；X、Y 和 Z 方向各持續 2 小時 | ||||
| 供電電壓 | 12 至 24 VDC ±10% | ||||
| 目前消耗 | 120 mA（最大負載時）/ 80 mA（節能模式下） | ||||
| 環境溫度 | 感測器頭：0 至 100°C（32 至 212°F）， 放大器：0 至 65°C（32 至 149°F） |
感測器頭：0 至 180°C（32 至 356°F）， 放大器：0 至 65°C（32 至 149°F） |
|||
| 環境濕度 | 相對濕度35%至85%（無冷凝） | ||||
| 儲存溫度 | 0 至 70°C（32 至 158°F） | ||||
| 方面 | 感測器頭：M12（ø14）× 34 毫米，擴大機：35 × 52 × 38.5 毫米 | ||||
| 重量 | 感測器頭：約 100 公克（含 3 公尺電纜），擴大機：約 200 公克（含 2 公尺電纜） | ||||
| 材料 | 感測器頭：SUS， 擴大機：ABS，感測器線纜：PVC（中低溫型號）/ 矽橡膠（高溫型號） |
||||
| 規格 | CS-LDP | ||||
| 供電電壓 | 3.0 VDC ± 10 % *1 | ||||
| 波長 | 630至670奈米 | ||||
| 最大功率 | ≤1 mW | ||||
| 雷射等級（JIS/IEC/FDA）*2 | 二年級 | ||||
| 光束發散 | ≤ 1 公尺弧度 | ||||
| 光軸精度 | ± 2° | ||||
| 環境 阻力 |
保護程度 | IP40（IEC 60529） | |||
| 環境溫度/濕度 | 0 至 40°C/35 至 85% 相對濕度（無露水凝結） | ||||
| 儲存溫度 | -10 至 60°C | ||||
| 抗振性能 | 頻率範圍 10 至 55Hz，振幅 1.5 毫米， X、Y、Z 三個方向各持續 2 小時，含包裝 |
||||
| 適用 法規 |
環境 | RoHS指令（2011/65/EU），中國RoHS指令（工信部第32號命令） | |||
| 安全 | FDA法規（21CFR 1040、10和1040.11） （雷射公告第56號規定的例外情況除外）*3 |
||||
| 適用標準 | IEC 60825-1 | ||||
| 材料 | SUS | ||||
| 重量 | 約60克 | ||||

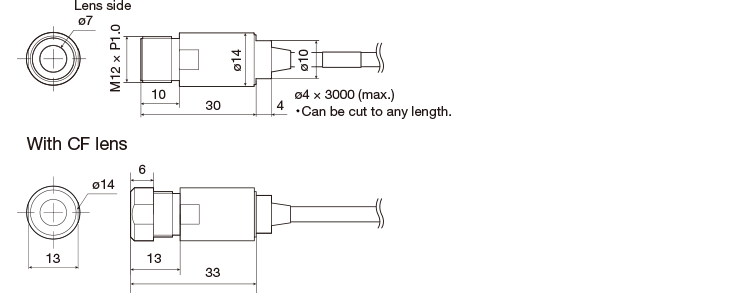

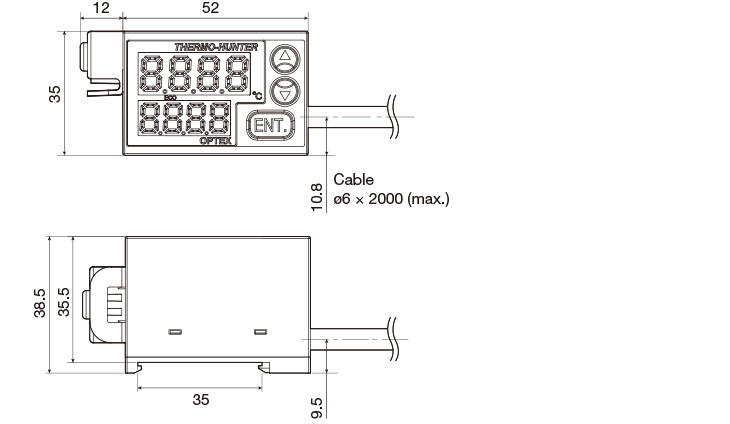

產品尺寸
  |

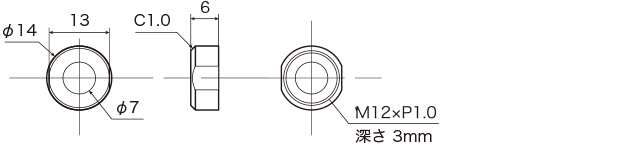

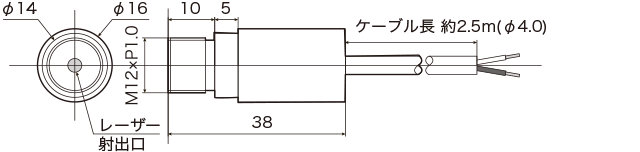

| CF鏡頭 CS-CF01 雷射打標機 CS-LDP | |||
  |
|||

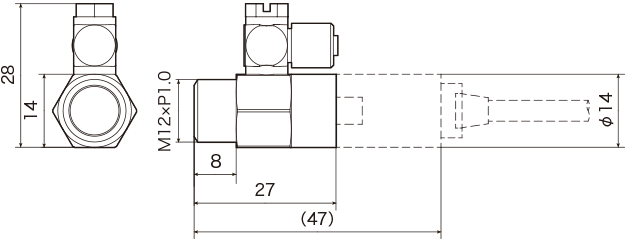

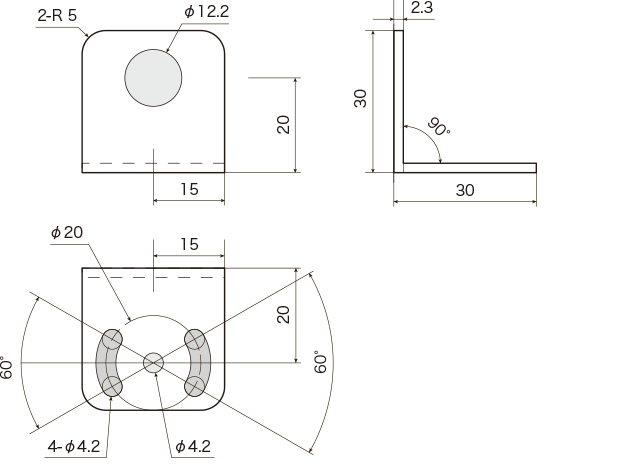

| 空氣吹掃管 CS-AP1 安裝支架 CS-FB12 | |||
  |
|||

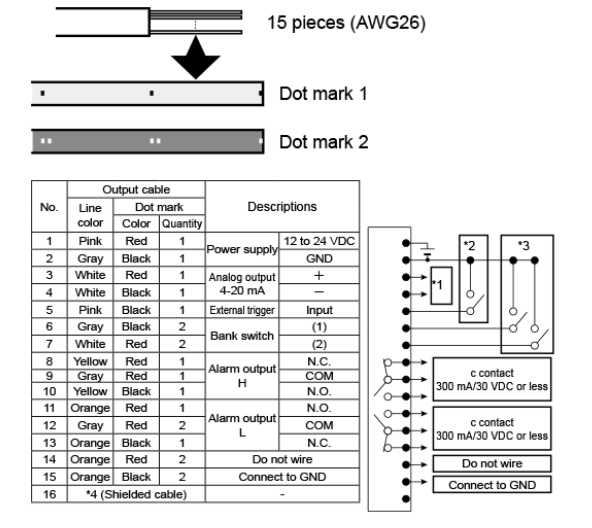

| 連接圖 | |||
 |
